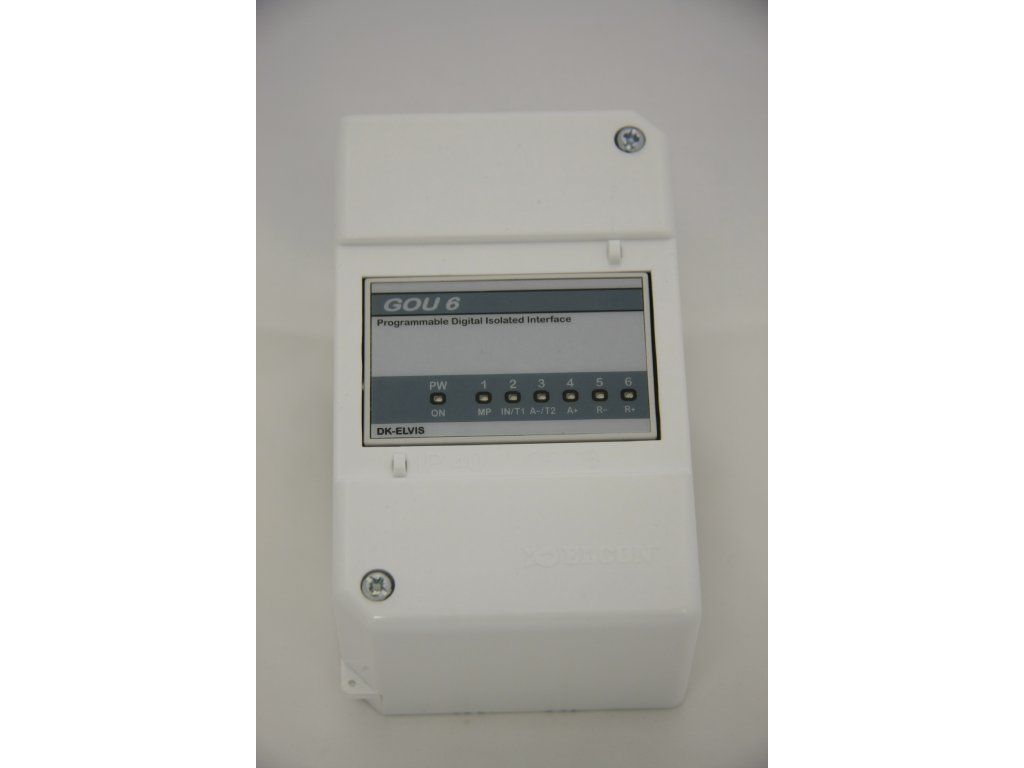

GALVANICKÝ ODDĚLOVAČ GOU 6

Detailní popis produktu

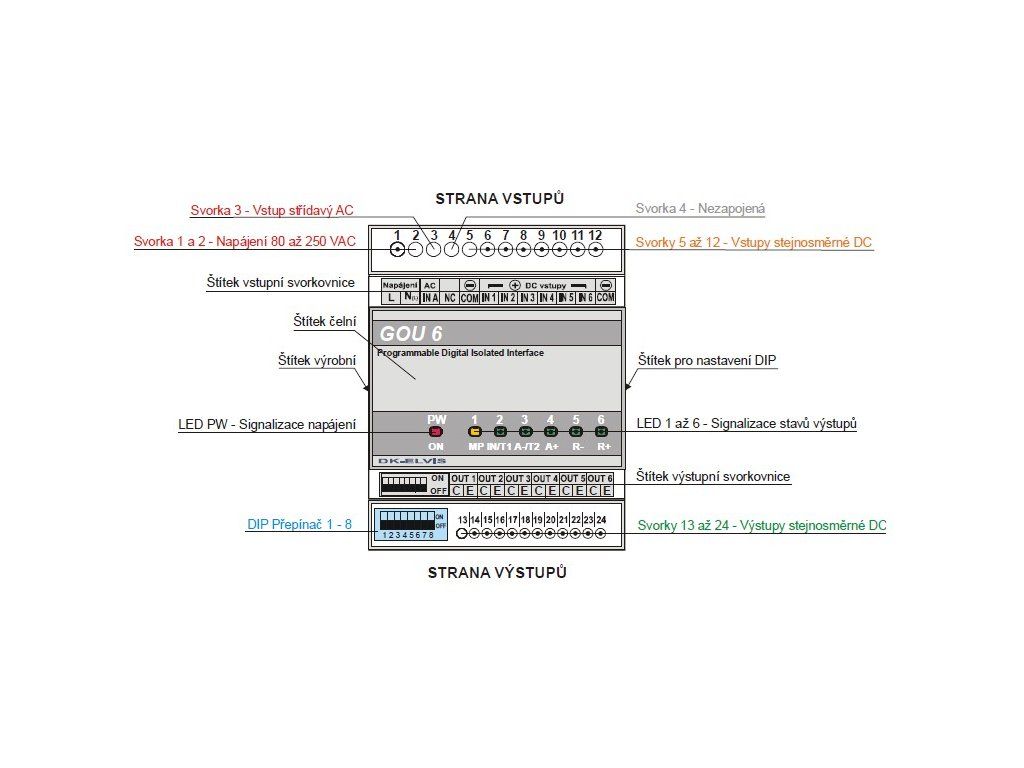

Jeho použití musí odsouhlasit územně příslušný distributor. GOU 6 je řízen mikroprocesorem, který umožňuje pomocí osmi přepínačů DIP (umístěn pod krytkou svorek výstupů) jeho přizpůsobení požadavkům mnoha typů elektroměrů. Napájení Napětí...........................80 až 250 VAC 50 Hz Spotřeba....................... 2 VA Jištění............................ vnitřní pojistka F 160 mA / 250 V Indikace........................ červená LED označená PW Vstup střídavý AC Počet..............................1 označený IN A Připojení........................ proti svorce N(L) (nulovému vodiči) Napětí............................80 až 250 VAC (spojený se sítí) Vstupní odpor................110 kΩ Délka impulsu.................min. 100 ms Přívodní vodič.................max. 3 m Upozornění, AC IN A nepoužívat současně s DC IN1 ! Vstupy stejnosměrné DC Počet vstupů...................6 označené IN1 až IN6 se společným pólem COM Napětí / proud................5 VDC / max. 5 mA - proti COM (napájeny z vnitřního zdroje GOU 6) Délka impulsu.................min. 100 ms pro IN1, min. 10 ms pro IN2 až IN6 Přívodní vodič.................max. 3 m Upozornění, DC IN 1 nepoužívat současně s AC IN A ! Výstupy stejnosměrné DC Počet výstupů..................6 označené OUT1 až OUT6 Indikace 1x žlutá LED pro OUT1 5x zelená LED pro OUT2 až OUT6 Typ výstupu....................otevřený kolektor tranzistoru NPN Připojení.........................dvoupólové, vzájemně izolované Izolační pevnost...............3 kV proti vstupům a napájení Napětí.............................5 až 30 VDC Proud..............................max. 30 mA Délka impulsu pro OUT1.......................kopíruje / invertuje vstup IN1 nebo IN A (DIP 3) pro OUT2 až OUT6........volitelná 50, 100, 200, 720 ms (DIP 1 a 2) Dělicípoměr pro OUT1.......................nedělí pro OUT2 až OUT6....... :1, :4, :8, :16 vstupních impulsů (DIP 5, 6 a DIP 7, 8) Provozní podmínky Prostředí..............normální dle ČSN 33 2000-3 Provoz.................nepřetržitý Krabička..............MODULBOX 4M-H53 pro montáž na lištu DIN 35 Rozměry...............90x71x58 mm (v-š-hloubka) Hmotnost..............0,35 kg Krytí.....................IP20
